 Q911F-16P 电动球阀
分享到:
Q911F-16P 电动球阀
类型: 电动球阀
型号: Q911F-16P
材质: 不锈钢
咨询电话: 021-37902695
技术咨询: 15821729698
产品详情

LDVQF5电动球阀产品介绍:

LDVQF5系列电动阀门是我公司推出的第五代产品,是高节能、长寿命、强防护,由新型执行器和高压阀门两部分组成的。LDVQF5执行器采用了由台湾技术研制的直流磁瓦电机和ZIPPY微动开关,进一步增强执行器的稳定性、扭矩力度和使用寿命。LDVQF5电动阀体是我公司自主开发的新型平台球阀,其耐压、反渗漏等技术远远高于同类产品,并经过上海市质量检验中心认证。主要用于工业、供暖设施、水处理、化工设备等区域,是一款集工业和民用于一体的新型产品。
电动球阀产品特点:
执行器和阀体拆装方便,可随意分开两部分(有螺丝固定)
阀体带有平台,耐压、防渗漏、耐温
阀体采用全通径、流量大、流通阻力小、不堵渣
执行器具有良好的防护等级(IP66
结构紧凑、体积小、重量轻 、使用寿命长
非常节能型,只在阀门动作是耗电
执行器带有自我保护系统

内螺纹

GAS

1/2"

3/4"

 1"

1"1/4

1"1/2

 2"

规格

CM

DN15

DN20

DN25

DN32

DN40

DN50

执行器

A

8.9

8.9

10.6

10.6

10.6

10.6


B

7.4

7.4

8.8

8.8

8.8

8.8


C

7.3

7.3

9.8

9.8

9.8

9.8

支架

D

2.5

2.5

2.5

3.3

3.3

3.3

球阀

E

5

5.8

7

8

9.2

10.5


F

3.7

4.5

5

6.7

7

9


G

2.5

3.1

3.7

4.7

5.5

6.7

电动阀

H

13.5

14.5

15

20

20.5

22

电动球阀技术参数:

规格

DN15

DN20

DN25

DN32

DN40

DN50


内螺纹

1/2"

3/4"

 1"

1"1/4

1"1/2

 2"


公称压力

 1.6MPA  2ATM

电源电压

DC12VDV24VAC12VAC24VAC220V

工作电流

50MA300MA

300MA1.2A

环境温度

-20ºC-65ºC不凝露

工作温度

-30ºC-150ºC

动作时间

812S

913S

输出力矩

15NM

30NM

转动角度

90度正反转

开关次数

≥100000

防护等级

IP66

控制模式

LD3XLD3WLDX4LD4W

整体重量

0.7KL

0.8KL

0.9KL

1.7KL

2KL

2.5KL


变压器

功率3W  重量0.19KL

功率6W  重量0.3KL

阀体材质

合金铜

密封材质

PTFE 聚四氟乙烯

连接方式

内螺纹

电动球阀执行器使用与接线操作:

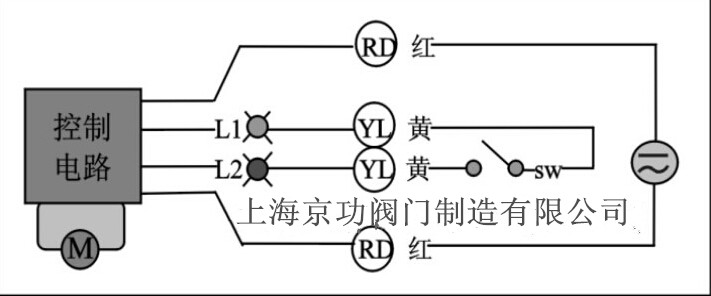

 1LD3X(直流三线一控)-接线原理:这款为直流电源,包括12V24V两种电压,控制线有红、黑和黄三色,黄线与红线相连阀门开启,到位后并保持,同时红色指示灯亮起。黄线与红线断开阀门关闭,到位后并保持,同时绿色指示灯亮起。直流:红线接正,黑线接负。

2LD3W(直流三线一控带信号反馈)-接线原理:这款为直流带信号反馈有红、黑和黄三色线为电源和调节作用,还有绿和橙各2根为反馈信号输出线。黄线与红线相连阀门开启,到位后并保持,同时红色指示灯亮起及执行器给出到位无源信号。黄线与红线断开阀门关闭,到位后并保持,同时绿色指示灯亮起执行器给出到位无源信号。直流:红线接正,黑线接负。

3LDX4(交直流四线一控)-接线原理:这款为交直流通用型,包括12\24\220V。共有四根线,红与黄各两根,两根黄线相连阀门开启,到位后并保持,同时红色指示灯亮起。两根黄线断开阀门关闭,到位后并保持,同时绿色指示灯亮起。交直流通用,两根红线接电源,黄线为阀门开关控制线。

4、LD4W(交直流四线一控带信号反馈)-接线原理:这款为交直流通用带反馈信号型。控制线共有八根四色,红与黄各两根为电源和控制作用。绿和橙色也各两根为反馈信号输出线。两根黄线相连阀门开启,到位后并保持,同时红色指示灯亮起及执行器给出到位无源信号。两根黄线断开阀门关闭,到位后并保持,同时绿色指示灯亮起及执行器给出到位无源信号。交直流通用,两根红线接电源,黄线为阀门开关控制线。

5、电动球阀使用备注:
一、LD3XLDX4都可以用于直流电源,厂家提倡选用LD3X为直流接线方式。
二、执行器的一面带有两盏灯,左边的为控制阀门开关的双色指示灯,右边的为阀门自动保护指示灯。
三、本产品带有自动保护系统,阀门在运行中如遇到较大的杂物将阀门卡死,或其他故障,执行器会启动自动保护,切断电机电源,其右边指示灯发出橙色亮光。应关闭电源,取出杂物或排除故障,再次通电运转。所以流动物体中有较大较硬杂物的用户,请在使用电动阀门前加装过滤网,进行保护。
电动球阀安装注意:
1. 安装阀门是阀体面为进水口,阀盖面为出水口。
2. 执行器可以安装在倾斜于水平面不大于90度的任意位置,严禁朝下安装。
3. 请用户务必在清楚接线方式和工作电压的情况下,输入电源。
4. 安装时不要对执行器使用强力。
5. 与阀门连接的螺纹必须为标准的国标管螺纹(即G螺纹),切勿使用锥螺纹与阀门连接。
6. 安装前阀门与管道应保持清洁,不得有杂物。
