Z41H-16P高压不锈钢闸阀
分享到:
Z41H-16P高压不锈钢闸阀
类型: 闸阀
型号: Z41H-16P
材质: 不锈钢
咨询电话: 021-37902695
技术咨询: 15821729698
产品详情



详细说明
Z41H-16P不锈钢闸阀详细资料:

一、Z41H-16P不锈钢闸阀概述:

Z41H-16P不锈钢闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

二、Z41H-16P不锈钢闸阀产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小

2、密封面采用不锈钢和硬质合金,使用寿命长

3、采用柔性石墨填料、密封可靠,操作轻便灵活

4、驱动方式为手动、气动、电动、齿轮传动

连接形式法兰适用介质
主体材料铸铁密封形式硬密封型
材质碳钢外形大型
流动方向单向
压力环境高压
零部件及配件配件工作温度高温
类型(通道位置)二通式

三、Z41H-16P不锈钢闸阀性能规范:

型号公称压力
(MPa)
实验压力工作温度(℃适用介质
强度水(MPa)密封(水)空气(MPa)低压密封空气(MPa)
Z41H-16C
Z41W-16P(R)
1.62.41.8

0.6

≤425硝酸类
Z41W-25P(R)2.53.82.80.6≤200醋酸类
Z41W-40P(R)4.06.04.40.6≤200硝酸类
Z41W-64P(R)6.49.67.00.6≤200醋酸类

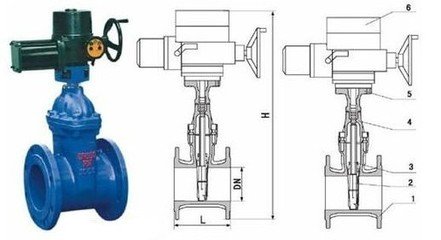

四、Z41H-16P不锈钢闸阀1.6MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

H

mm

175

180

210

210

350

358

373

435<

500

614

674

818

1225

1415

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500
