D71F46手动对夹衬氟蝶阀
D71F46手动对夹衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
D71F46手动对夹衬氟蝶阀产品说明
D71F46手动对夹衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。D71F46手动对夹衬氟蝶阀产品特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；c、轴的径向采用O型圈与金属垫的组合；d、阀座镶在有弹性条的阀体的槽内；3、采用可调弹性弹子定位。定位准确，结构简单。D71F46手动对夹衬氟蝶阀应用标准
| 设计标准 | GB12238 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 |
| 检验试验 | GB/T13927 |
| 驱动方式 | 蜗轮、手动、电动、气动 |
D71F46手动对夹衬氟蝶阀性能规范
| 零件名称 | 材料 |
| 上下阀体 | 铸铁、铸钢、不锈钢、衬F46、F4 |
| 阀座 | 铸钢 |
| 带杆蝶板 | 铸钢、不锈钢、衬F46、F4 |
| 填料 | F4 |
| 衬垫 | 硅橡胶 |
| 蜗轮手柄 | 球墨铸铁 |

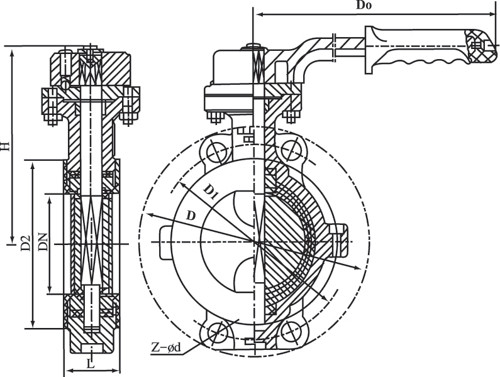

D71F46手动对夹衬氟蝶阀结构尺寸图
D71F46手动对夹衬氟蝶阀主要外形尺寸
公称通经
DN(mm) | 外形尺寸（mm） |
| L | D | D1 | D2 | f | b | Z-φd |
| 40 | 33 | 145 | 110 | 85 | 3 | 16 | 4-φ18 |
| 50 | 43 | 152 | 120.5 | 92 | 3 | 16 | 4-φ18 |
| 65 | 46 | 178 | 139.5 | 105 | 3 | 18 | 4-φ18 |
| 80 | 46 | 190 | 152.5 | 127 | 3 | 19 | 4-φ18 |
| 100 | 52 | 229 | 190.5 | 157 | 3 | 24 | 8-φ18 |
| 125 | 56 | 254 | 216 | 186 | 3 | 24 | 8-φ18 |
| 150 | 56 | 279 | 241.5 | 216 | 3 | 26 | 8-φ23 |
| 200 | 60 | 343 | 298.5 | 270 | 3 | 29 | 8-φ23 |
