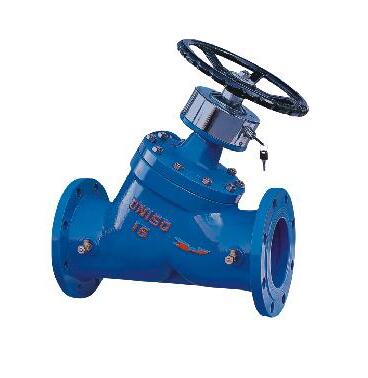

SP45F数字锁定静态平衡阀
SP45F数字锁定静态平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
SP45F数字锁定静态平衡阀产品说明
SP45F数字锁定静态平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。SP45F数字锁定静态平衡阀结构特点
1、阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀；2、克服了“大流量，小温差”的不合理现象；3、既可安装在供水管上，也可以安装在回水管上；4、安装了平衡阀的供（回）水管不必再设截止阀；5、精确到1/10圈的开启圈数显示；6、聚四氟乙烯密封，密封性能可靠，使用寿命长；7、内部元件采用不锈钢、铜合金制造，抗锈蚀性能强；1
SP45F数字锁定静态平衡阀零部件材料
| 零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 密封垫 |
| 材料 | 灰铸铁、球墨铸铁、铸钢、不锈钢 | 不锈钢 | 球墨铸铁 | 橡胶石棉板 |

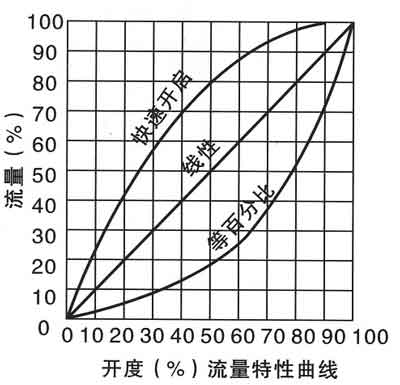

技术参数| 公称压力(MPa) | 壳体试验压力(MPa) | 适用温度 | 适用介质 | 特性曲线 | 安装使用范围 |
| 1.6 | 2.4 | ≤120℃ | 水、油等非腐蚀性液体 | 等百分比 | 管网系统主干、分支干、室内供水干管、分支立管及多台锅炉 |
SP45F数字锁定静态平衡阀外形结构图
SP45F数字锁定静态平衡阀主要外形尺寸
| 型 号 | 公称通径
(mm) | 尺 寸(mm) |
| L | H |
| SP15F-25 | 15 | 100 | 128 |
| 20 | 115 | 128 |
| 25 | 125 | 130 |
| 32 | 140 | 150 |
| 40 | 160 | 187 |
| SP45F-16/25 | 32 | 180 | 230 |
| 40 | 200 | 242 |
| 50 | 230 | 250 |
| 65 | 290 | 260 |
| 80 | 310 | 329 |
| 100 | 350 | 340 |
| 125 | 400 | 424 |
| 150 | 480 | 454 |
| 200 | 550 | 517 |
| 250 | 622 | 573 |
| 300 | 698 | 617 |
| 350 | 787 | 705 |
SP45F数字锁定静态平衡阀安装示意图
