GM真空隔膜阀
GM真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。适用的工作介质为空气及非腐蚀性气体。
GM真空隔膜阀产品说明
GM真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。适用的工作介质为空气及非腐蚀性气体。GM真空隔膜阀技术性能
| 适用范围(Pa) | 105～1.3x10-4 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-4 |
| 介质温度（℃） | -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
| 安装位置 | 任意 |

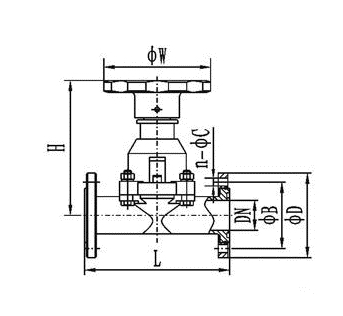

GM真空隔膜阀外形结构图
活套法兰连接及外形尺寸
| 型号 | 通径(DN) | ΦD | ΦB | ΦW | H | L | n-ΦC | 法兰标准 |
| GM-10 | 10 | 46 | 36 | 55 | 75 | 75 | 4-Φ6 | JB919 |
| GM-25 | 25 | 70 | 55 | 90 | 115 | 120 | 4-Φ7 | GB/T6070 |
| GM-40 | 40 | 100 | 80 | 100 | 132 | 150 | 4-Φ9 |
| GM-50 | 50 | 110 | 90 | 100 | 157 | 180 | 4-Φ9 |

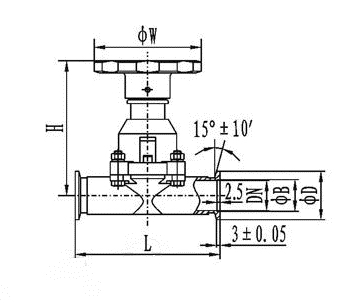

GM真空隔膜阀外形结构图
快卸法兰(KF)连接及外形尺寸
| 型号 | 通径(DN) | ΦD | ΦB | ΦW | H | L | 法兰标准 |
| GM-10/KF | 10 | 30 | 12.2 | 55 | 75 | 75 | GB4892 |
| GM-25/KF | 25 | 40 | 26.2 | 90 | 115 | 100 |
| GM-40/KF | 40 | 55 | 41.2 | 100 | 132 | 150 |
| GM-50/KF | 50 | 75 | 52.2 | 100 | 157 | 180 |

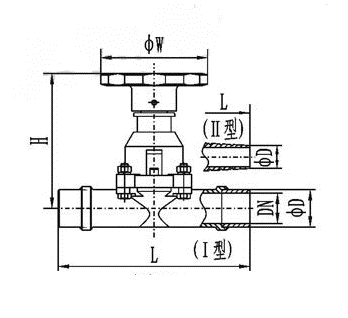

GM真空隔膜阀外形结构图
GM真空隔膜阀焊接式主要外形尺寸
| 型号 | 通径(DN) | ΦD | ΦW | H | L |
| GM-10-H(Ⅰ) | 10 | 19 | 55 | 75 | 150 |
| GM-25H(Ⅰ) | 25 | 32 | 90 | 115 | 200 |
| GM-40H(Ⅰ) | 40 | 45 | 100 | 132 | 240 |
| GM-50H(Ⅰ) | 50 | 57 | 100 | 157 | 240 |
| GM-10H(Ⅱ) | 10 | 9 | 55 | 75 | 150 |
| GM-25H(Ⅱ) | 25 | 19 | 90 | 115 | 200 |
注：Ⅰ型为两端焊接 Ⅱ型为一端焊接，另一端插入。上海京功阀门有限公司为您提供专业的解决方案，包括设计、定做、成套、运行、服务。以最低的成本生产质量最高的产品。下一道工序是上一道工序的用户。在每道工序里来创造质量，一切为用户服务。
