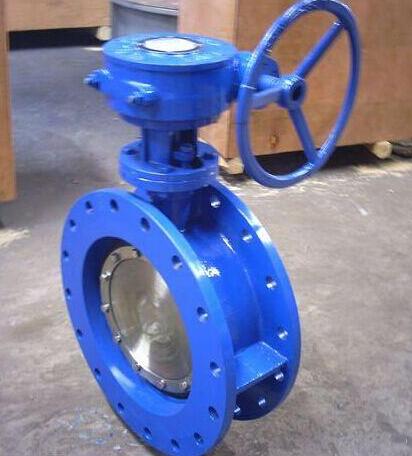

D343H双向法兰蝶阀
D343H双向法兰蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病实现蝶板在开启瞬间密封面即分离关闭接触即密封的效果达到双向密封延长使用寿命、密封性能**的目的。
D343H双向法兰蝶阀产品说明
D343H双向法兰蝶阀
采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到双向密封延长使用寿命、密封性能**的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的**装置。D343H双向法兰蝶阀产品特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；6、耐高温、耐低温、耐腐蚀性。D343H双向法兰蝶阀采用标准
设计标准 :GB/T12238-1989结构长度:GB/T12221-1989压力试验:GB/T13927-1992；JB/T9092-1999D343H双向法兰蝶阀技术参数
| 公称通径 | DN（mm） | 50～1200 |
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 适用介质 | 水、蒸气、油品、酸类腐蚀性等。 |
| 适用温度 | 碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ |
D343H双向法兰蝶阀主要零件材质
| 零件名称 | 材料 |
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 柔性石墨 |
D343H双向法兰蝶阀三偏心特点及原理
1、偏离管道中心2、偏离密封面中心3、倾斜的锥形当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。D343H双向法兰蝶阀外形结构图

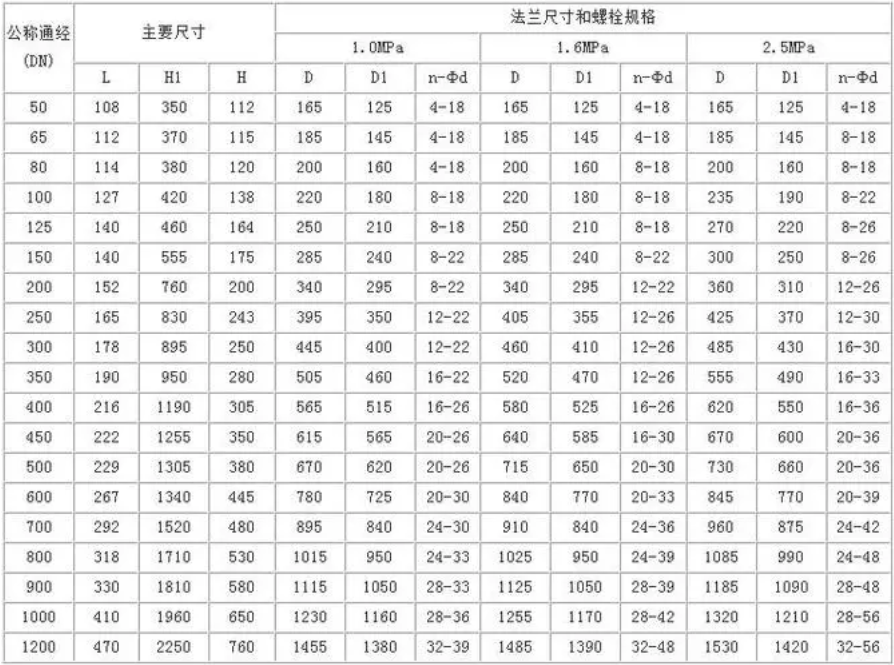

D343H双向法兰蝶阀主要外形尺寸
注：法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。上海京功阀门有限公司为您提供专业的解决方案，包括设计、定做、成套、运行、服务。以最低的成本生产质量最高的产品。下一道工序是上一道工序的用户。在每道工序里来创造质量，一切为用户服务。
