Z961Y电站焊接闸阀
分享到：

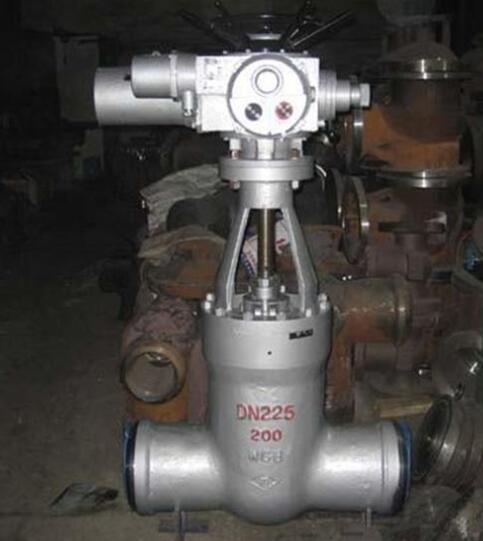

Z961Y电站焊接闸阀


品牌： 上海京功
型号： Z961Y电站焊接闸阀
材质： 铬钼钢,锻钢
规格： DN50-DN300
咨询电话： 13386246719
产品详情

Z961Y高压电站闸阀

Z961Y电站高压闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口.

Z961Y电站焊接闸阀产品说明

Z961Y电站焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

Z961Y电站焊接闸阀结构特点

1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

Z961Y电站焊接闸阀主要零件的材料说明

零件名称材料牌号
阀体A216WCBA217WC1A217WC6A217WC9
闸板A216WCBA217WC1A217WC6A217WC9
阀座2515CrMoA12Cr1MoVA12Cr1MoVA
阀杆1Cr17Ni21Cr17Ni2SUH600SUH600
20Cr1Mo1V1A20Cr1MoVA
阀盖2515CrMoA12Cr1MoVA12Cr1MoVA
WCBWC1WC6WC9
填料增强柔性石墨
支架WCBWCBWCBWCB
WC1WC6WC9
密封环S软钢(增强柔性石墨)S软钢F软钢
空杆螺母45(ZCuZn25A16Fe3Mn3)
适用温度≤425℃≤450℃≤540℃≤570℃

Z961Y电站焊接闸阀产品型号

Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

Z961Y电站焊接闸阀外形结构图

Z961Y电站焊接闸阀主要外形尺寸

PNDNDLHL1L2
Z962H-250
Z960Y-250
Z962Y-P54100V
Z960Y-P54100V		5043216840363197
6557254915363197
8067305950363197
100844061164437277
1251004831402437277
1501257001129--
1751587111650457309
2252008641650554309
30028010672106764398
Z960Y-320
Z960Y-P57170V		100965331236437277
1251186101402437277
1501487621403526283
1751487621650554309
22522210411650554309
35035012502255--
