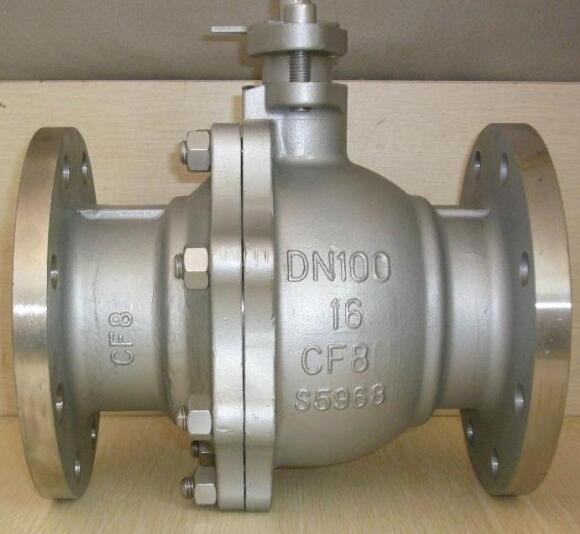

Q41H硬密封球阀

品牌：	上海京功
型号：	Q41H硬密封球阀
材质：	铸钢，碳钢，不锈钢
规格：	DN15-DN500
咨询电话：	13386246719

产品详情

Q41H硬密封球阀

Q41H硬密封球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。

Q41H硬密封球阀产品说明

硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。

Q41H硬密封球阀防止阀门在高温下的涨死

高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的专利密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

Q41H硬密封球阀优异的密封性能

采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。

Q41H硬密封球阀完全的防火结构设计

阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

Q41H硬密封球阀自然的防静电结构设计

金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设置专门的防静电装置。

Q41H硬密封球阀双阻断及泄放功能

硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

Q41H硬密封球阀主要零件材料 Materials Of main Parts

阀体 Body	304	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属)
垫片 Shim	不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品气体 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

Q41H硬密封球阀外形结构图

Q41H硬密封球阀主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41H Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41H Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

Q41H硬密封球阀主要外形尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41H Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41H Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500
