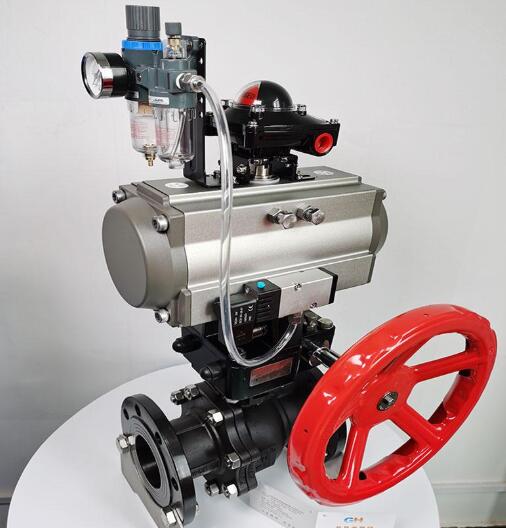

Q641F气动带手动球阀
Q641F/H气动带手动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动带手动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用，
Q641F/H气动带手动球阀产品说明
Q641F/H气动带手动球阀
采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动带手动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。产品特点（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。Q641F/H气动带手动球阀技术参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
| 允许压差(MPa) | ≤公称压力 |
| 阀体形式 | 两段式铸造球阀 |
| 连接形式 | 法兰式、焊接式、螺纹式 |
| 阀芯形式 | "O"型球形阀芯 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% |
| 可调范围 | 250：1 | 350：1 |
| 配置执行机构 | 可配GT、SR、ST、AT、AW等系列气动执行机构 |
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) |
执行器参数| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
Q641F/H气动带手动球阀零件材料
| 零件名称 | 材料 |
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
| 填料 | V型PTFE四氟填料、柔性石墨 |
Q641F/H气动带手动球阀性能规范
| 公称通径DN(mm) | DN15-300 |
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 |
| 低压气密试验 | 0.5～0.7 |
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
Q641F/H气动带手动球阀气动执行器主要部件材料
| 零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
QW系列
AT系列 | 铝合金型材
（硬质阳极氧化） | 压铸铝合金
（环氧树脂喷涂） | 压铸铝 | 钢
（镀镍磷合金） | NBR | ABC | SUS304 |
| AW系列 | 铸钢
（硬质阳极氧化） |
| 压铸铝 | 钢
（镀镍磷合金） | NBR | ABC | SUS304 |
Q641F/H气动带手动球阀结构图
Q641F/H气动带手动球阀主要外形尺寸 (单位；mm)
| DN | L | H | D | D1 | L0 | Z-φd | 执行器型号 |
| 15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW01/AT50D |
| 20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW01/AT50D |
| 25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW01/AT63D |
| 32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW02/AT63D |
| 40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW02/AT75D |
| 50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW02/AT75D |
| 65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW03/AT88D |
| 80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW04/AT100D |
| 100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW04/AT115D |
| 125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW05/AT145D |
| 150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW06/AT160D |
| 200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
| 250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
| 300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
| 350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | AW28 |
| 400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 | AW35 |
