RVCX,Z45X暗杆法兰闸阀
RVCX、Z45X暗杆法兰闸阀利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
RVCX、Z45X暗杆法兰闸阀产品说明

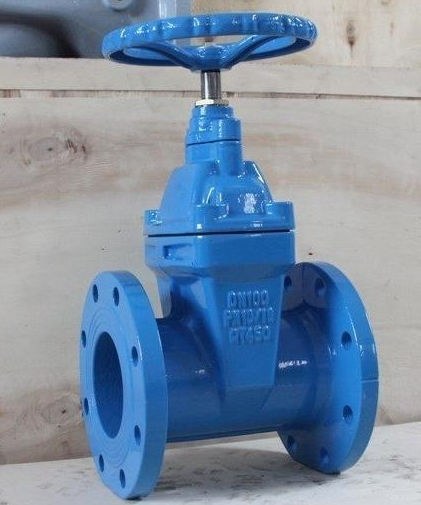

RVCX、Z45X暗杆法兰闸阀
利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。RVCX、Z45X暗杆法兰闸阀压力试验
公称压力
PN (MPa) | 强度试验 | 水密封/上密封试验 | 气密封试验 |
| 1.5 PN (MPa) | 1.1 PN (MPa) | 0.5-0.7 (MPa) |
| 1.0 | 1.5 | 1.1 | 0.6 MPa |
| 1.6 | 2.4 | 1.8 |
| 2.5 | 3.8 | 2.8 |
RVCX、Z45X暗杆法兰闸阀主要零部件材料明细表
| 序 号 | 零件名称 | 材质 |
| 1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 2 | 闸板 | 球墨铁铁外覆三元乙丙或丁腈橡胶 |
| 3 | 内六角螺栓 | 碳化处理 |
| 4 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 5 | 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 6 | 阀杆 | 不锈钢 |
| 7 | “O”形密封圈 | 丁睛橡胶、三元乙丙 |
| 8 | 止推轴承 | 锡青钢 |
| 9 | 螺栓 | 不锈钢 |
| 10 | 压盖 | 球墨铸铁、铸钢 |
| 11 | 防尘罩 | 丁腈橡胶 |
| 12 | 手轮（传动帽） | 铸铁 |
RVCX、Z45X暗杆法兰闸阀技术参数
| 公称压力：1.0～2.5MPa | 工作温度:0～120℃ | 法兰标准:GB/T17241.6 GB9113 |
| 公称通径：50～400mm | 适用介质:水、油、气等 | 试验标准:GB/T13927 API598 |
RVCX、Z45X暗杆法兰闸阀外形结构图
RVCX、Z45X暗杆法兰闸阀主要连接外型尺寸:(单位:mm)
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin(全关) | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax(全开) | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
