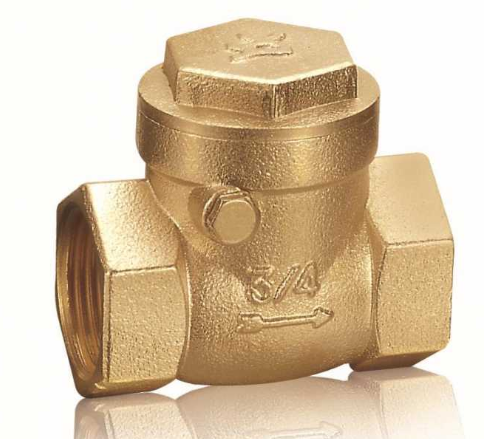

H14W,H44W黄铜旋启式止回阀
H14W、H44W黄铜旋启式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流， 可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
H14W、H44W黄铜旋启式止回阀产品说明
H14W、H44W黄铜旋启式止回阀
是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流， 可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。H14W、H44W黄铜旋启式止回阀产品特点

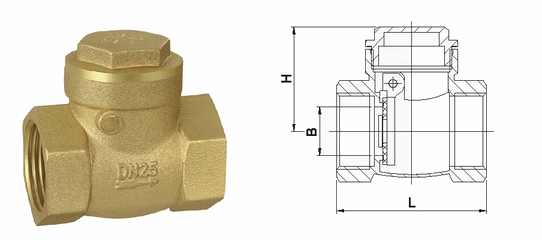

1、阀瓣关闭快速，水锤压力小2、水平管道或垂直管道均可使用，安装方便3、流道通畅、流体阻力小4、动作灵敏、密封性能好5、阀瓣行程短、关闭冲击力小6、整体结构简单紧凑、造型美观7、使用寿命长、性能可靠H14W黄铜旋启式止回阀外形结构图
H14W黄铜旋启式止回阀主要外形尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| L | 47 | 56 | 66 | 71 | 78 | 88 |
| B | 13.5 | 17 | 22 | 30 | 35 | 45 |
| H | 32 | 36 | 45 | 50 | 58 | 68 |
H44W黄铜旋启式止回阀外形结构图
H44W黄铜旋启式止回阀主要外形尺寸
| SIZE | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 5" | 6" |
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 135 | 143 | 160 | 185 | 210 | 235 | 263 |
| H | 73 | 85 | 95 | 104 | 118 | 133 | 142 |
| D | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| B | 40 | 50 | 65 | 80 | 100 | 120 | 142 |
| N-фd | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
安装应注意以下事项
1、在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。2、安装时注意介质流动的方向应与阀体所标箭头方向一致。3、升降式垂直瓣止回阀应安装在垂直管道上。4、升降式水平瓣止回阀应安装在水平管道上。上海京功阀门有限公司为您提供专业的解决方案，包括设计、定做、成套、运行、服务。以最低的成本生产质量最高的产品。下一道工序是上一道工序的用户。在每道工序里来创造质量，一切为用户服务。
