J15W/J45W全铜截止阀

分享到：

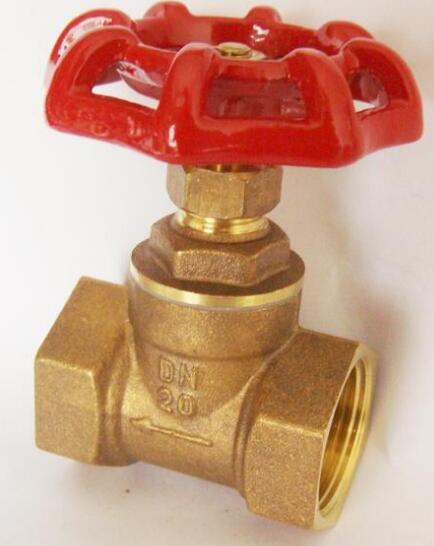

J15W/J45W全铜截止阀

品牌：	上海京功
型号：	J15W/J45W全铜截止阀
材质：	铜
规格：	DN15-DN50
咨询电话：	13386246719

产品详情

J15W,J45W全铜截止阀

J15W/J45W全铜截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。全铜截止阀只适用于全开和全关，一般不用来调节流量，允许临时作调节和节流。广泛用于石油、化工、制药、化肥、电力、城建、水处理行业等各种工况的管路上，作为切断或接通管路介质。

J15W/J45W全铜截止阀产品说明

J15W/J45W全铜截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。铜截止阀只适用于全开和全关，一般不用来调节流量，允许临时作调节和节流。广泛用于石油、化工、制药、化肥、电力、城建、水处理行业等各种工况的管路上，作为切断或接通管路介质。

J15W/J45W全铜截止阀产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

J15W/J45W全铜截止阀主要零件材料

零件名称	阀体、阀盖、阀瓣	密封圈	阀杆	填料	垫片
材料	黄铜	黄铜	铜/不锈钢	石墨	聚四氟乙烯

J15W/J45W全铜截止阀主要性能规范

公称压力 (MPa)	试验压力PS(MPa)		工作压力Ps	工作温度℃	适用介质
	壳体	密封
1.6	2.4	1.76	1.6	≤200	油类
					硝酸类腐蚀性介质

J15W/J45W全铜截止阀外形结构图

J15W全铜截止阀外形结构图

J15W/J45W全铜截止阀主要外形尺寸

DN	SIZE	L	B	H	D
8	1/4	40	10.5	61	45
10	3/8	40	10.5	61	45
15	1/2	46	17	72.5	60
20	3/4	54	17	72.5	60
25	1	67	22	86	72
32	11/4	77	27	97	80
40	11/2	83	34	116.5	100
50	2	104	43	132.5	110
65	21/2	170.5	65	197	178
80	3	245	80	277	200
100	4	270.5	100	316	240

J15W/J45W全铜截止阀外形结构图

J15W全铜截止阀外形结构图

J15W/J45W全铜截止阀主要外形尺寸

公称通径 DN	管螺纹 G	尺寸						重量Kg
公称通径 DN	管螺纹 G	L	L1	S	H	H1	Do	重量Kg
15	1/2	90	14	32	109	117	55	0.9
20	3/4	100	16	36	109	117	55	1.1
25	1	120	18	46	132	142	80	1.8
32	1 1/4	140	20	55	156	168	100	2.5
40	1 1/2	170	22	65	167	182	100	3.7
50	2	200	24	80	182	200	120	5.5
65	2 1/2	260	26	95	200	223	146	9.3

J15W/J45W全铜截止阀外形结构图

J45W全铜截止阀外形结构图

J15W/J45W全铜截止阀主要外形尺寸

公称压力 PN(Mpa)	公称通径 DN	尺寸										重量Kg
公称压力 PN(Mpa)	公称通径 DN	L	D	D1	D2	D6	b	Do	H	H1	Z-фd	重量Kg
1.6	15	130	95	65	45	-	14	75	110	119	4-ф14	2
	20	150	110	75	55	-	14	75	110	120	4-ф14	3
	25	160	115	85	65	-	14	75	116	126	4-ф14	4
	32	180	135	100	78	-	15	120	143	160	4-ф18	6.1
	40	200	145	110	85	-	16	120	147	168	4-ф18	8.2
	50	230	160	125	100	-	16	160	172	194	4-ф18	11
	65	290	180	145	120	-	18	-	-	-	4-ф18	28
	80	310	195	160	135	-	20	-	-	-	8-ф18	34
	100	350	210	180	155	-	20	-	-	-	8-ф18	43
	125	400	245	210	185	-	22	-	-	-	8-ф18	70
	150	480	280	240	210	--	24	-	-	-	12-ф23	95

----------------------------

----------------------------

----------------------------
