DSJ41H法兰水封截止阀

分享到：

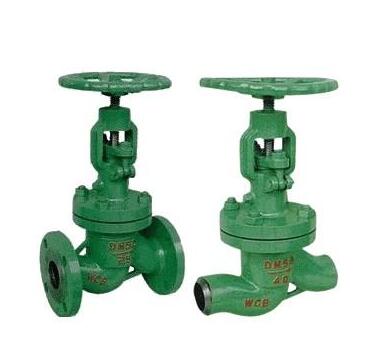

DSJ41H法兰水封截止阀

品牌：	上海京功
型号：	DSJ41H法兰水封截止阀
材质：	锻钢，碳钢，不锈钢
规格：	DN15-DN500
咨询电话：	13386246719

产品详情

DSJ41H水封截止阀

DSJ41H法兰水封截止阀具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。适用于火电厂汽机冷凝和真空负压系统，起到真空隔离密封作用。

DSJ41H法兰水封截止阀产品说明

DSJ41H法兰水封截止阀具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。适用于火电厂汽机冷凝和真空负压系统，起到真空隔离密封作用。

DSJ41H法兰水封截止阀产品特点

1、产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2、真空密封结构填料室，隔离真空可靠。
3、阀杆有良好的抗腐蚀性，抗擦伤和耐磨性。
4、膨胀系数大，气密性能好，系统与大气隔离可靠。

DSJ41H法兰水封截止阀产品标准

设计标准	结构长度	连接法兰	试验和检验	压力-温度
JB/T3595	GB/T15188.1	JB/T79.1-94	GB13927 JB/T9092	GB/T3595

DSJ41H法兰水封截止阀性能规范

公称压力	试验压力
公称压力	壳体	密封（水）	密封（气）	上密封
1.0	1.5	1.1	0.6	1.1
1.6	2.4	1.8		1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0

DSJ41H法兰水封截止阀适用范围

壳体材料	适用介质	适用温度
碳素钢（C）	水、蒸汽、油品	≤425
铬钼钢（I）	水、蒸汽、油品	≤550
铬镍不锈钢（P）	硝酸类	≤200
铬镍钼不锈钢（R）	醋酸类	≤200

DSJ41H法兰水封截止阀主要零部件材料

零件名称	材料
阀体	WCB	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
阀瓣/ 座	WCB	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
阀盖	WCB/25	ZG1Cr5Mo	ZG1Cr5Mo	ZG1Cr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	铅青组合填料
阀杆螺母	铝青铜
手轮	可锻铸铁

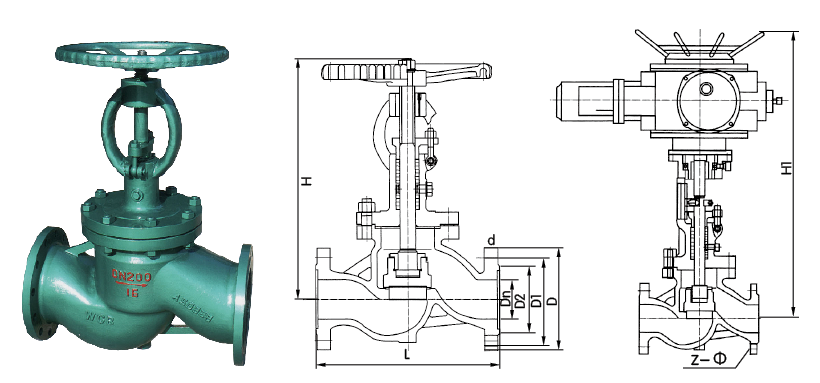

DSJ41H法兰水封截止阀外形结构图

DSJ41H法兰水封截止阀外形结构图

DSJ41H/Y水封截止阀主要外形尺寸（mm）：

型号	DN	L	D	D1	D2	d	z-Φ	Dn	H	Do	电动H1
DSJ41H/Y -16C/P/R/I DSJ941H/Y -16C/P/R/I	15	130	95	65	45	14	4-14	12	245	120	552
	20	150	105	75	55	14	4-14	18	265	140	557
	25	160	115	85	65	14	4-14	25	270	160	562
	32	180	135	100	78	16	4-18	31	285	180	572
	40	200	145	110	85	16	4-18	38	300	200	625
	50	230	160	125	100	16	4-18	49	355	240	660
	65	290	180	145	120	18	4-18	66	415	280	690
	80	310	195	160	135	20	8-18	78	425	280	715
	100	350	215	180	155	20	8-18	96	470	320	770
	125	400	245	210	185	22	8-18	121	500	360	810
	150	480	280	240	210	24	8-23	146	570	400	1060
DSJ41H/Y -25P/R/I DSJ941H/Y -25P/R/I	15	130	95	65	45	16	4-14	12	245	120	552
	20	150	105	75	55	16	4-14	18	265	140	557
	25	160	115	85	65	16	4-14	25	270	160	562
	32	180	135	100	78	18	4-18	31	285	180	572
	40	200	145	110	85	18	4-18	38	300	200	625
	50	230	160	125	100	20	4-18	49	355	240	660
	65	290	180	145	120	22	8-18	66	415	280	690
	80	310	195	160	135	22	8-18	78	425	280	715
	100	350	230	190	160	24	8-23	96	470	320	770
	125	400	270	220	188	28	8-25	121	500	360	810
	150	480	300	250	218	30	8-25	146	570	400	1060
